Förderbänder APB 80

Eisatzbereich

Die Förderbänder der APB80 Baureihe sind aus eloxierten Aluminiumprofilen und Edelstahlbauteilen gefertigt. Beidseitig befinden sich im Bandkörper je zwei 8 mm Profilnuten, in welche Standard-Nutensteine eingefügt werden können, um Verschraubungen und Anbauten unproblematisch zu realisieren. Speziell bei höheren Belastungen und größeren Abmessungen finden diese Bänder Ihren Einsatz. Hinsichtlich ihres ruhigen Laufs des Fördergurtes werden sie gerne im Stetig- und Staubetrieb für den horizontalen, ansteigenden oder abfallenden Transport von unterschiedlichstem Transportgut verwendet. Durch ein breites Programm von Antriebsvarianten kann die für Ihren Einsatz optimale Version gewählt werden. Unser umfangreiches Baukastensystem eröffnet Ihnen viele Auswahloptionen für Ihr individuelles Förderband.

Bauarten

Home > Produkte > Förderbänder > APB 80

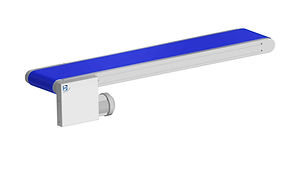

APB80K


Aluminium - Profil - Band - 80 mm - Kopfantrieb

APB40K

Technische Daten


82 mm


400 - 6000 mm


200 - 800 mm


40 Kg/m


100 Kg


4 - 60 m/min

Grundkörper

aus eloxiertem Aluminium Systemprofil

Gurtabtragung

auf Edelstahlblech

Gurtumlenkung

kugelgelagerte Rollen:
• Antriebstrommel Ø 86 mm
• Umlenkrolle Ø 86 mm

Zubehör


Gurtausführung

diverse Beschichtungen mit unterschiedlichen Reibwerten und Strukturen
• Querprofile
• Längsprofile
• Wellkanten

Bauart

Kopfantrieb

Antriebsstation

aus Edelstahl an der Auf- / Abgabeseite

Antriebsart

Flanschgetriebemotor mit Kettenübersetzung
• Nennspannung 220-240/380-415V
• Nennfrequenz 50/60 Hz
• Nennleistung nach Auslegung
• Optional: Steckverbinder, Öl mit FDA-Zulassung, Ex-Schutz, …

APB80K-ASG


Aluminium - Profil - Band - 80 mm - Kopfantrieb - Aufsteckgetriebe

APB40K

Technische Daten


82 mm


400 - 6000 mm


200 - 800 mm


40 Kg/m


100 Kg


4 - 60 m/min

Grundkörper

aus eloxiertem Aluminium Systemprofil

Gurtabtragung

auf Edelstahlblech

Gurtumlenkung

kugelgelagerte Rollen:
• Antriebstrommel Ø 86 mm
• Umlenkrolle Ø 86 mm

Zubehör


Gurtausführung

diverse Beschichtungen mit unterschiedlichen Reibwerten und Strukturen
• Querprofile
• Längsprofile
• Wellkanten

Bauart

Kopfantrieb

Antriebsstation

aus Edelstahl an der Auf- / Abgabeseite

Antriebsart

Aufsteckgetriebemotor
• Nennspannung 220-240/380-415V
• Nennfrequenz 50/60 Hz
• Nennleistung nach Auslegung
• Optional: Steckverbinder, Öl mit FDA-Zulassung, Ex-Schutz, …

APB80K-TR


Aluminium - Profil - Band - 80 mm - Kopfantrieb - Trommelmotor

APB40K

Technische Daten


82 mm


400 - 6000 mm


210 - 510 mm


40 Kg/m


100 Kg


3 - 30 m/min

Grundkörper

aus eloxiertem Aluminium Systemprofil

Gurtabtragung

auf Edelstahlblech

Gurtumlenkung

kugelgelagerte Rollen:
• Antriebstrommel Ø 86 mm
• Umlenkrollen Ø 86 mm

Zubehör


Gurtausführung

diverse Beschichtungen mit unterschiedlichen Reibwerten und Strukturen
• Querprofile
• Längsprofile
• Wellkanten

Bauart

Kopfantrieb

Antriebsstation

keine (Antriebsmotor in Trommel verbaut)

Antriebsart

Trommelmotor
• Nennspannung 230/400V
• Nennfrequenz 50/60 Hz
• Nennleistung nach Auslegung
• Optional: Steckverbinder, Öl mit FDA-Zulassung, …

APB80M


Aluminium - Profil - Band - 80 mm - Mittentrieb

APB40K

Technische Daten


82 mm


1000 - 6000 mm


200 - 800 mm


40 Kg/m


250 Kg


6 - 60 m/min

Grundkörper

aus eloxiertem Aluminium Systemprofil

Gurtabtragung

auf Edelstahlblech

Gurtumlenkung

kugelgelagerte Rollen:
• Antriebstrommel Ø 120 mm
• Spannrollen Ø 86 mm
• Umlenkrollen Ø 86 mm

Zubehör


Gurtausführung

diverse Beschichtungen mit unterschiedlichen Reibwerten und Strukturen

Bauart

Mittentrieb

Antriebsstation

aus Edelstahl über die ganze Bandlänge verschiebbar

Antriebsart

Flanschgetriebemotor mit Kettenübersetzung
• Nennspannung 230/400V
• Nennfrequenz 50/60 Hz
• Nennleistung nach Auslegung
• Optional: Steckverbinder, Öl mit FDA-Zulassung, Ex-Schutz, …

Kopfantrieb
Kopfantrieb mit Aufsteckgetriebe
Trommelmotor
Mittentrieb
