Technischer Aufbau

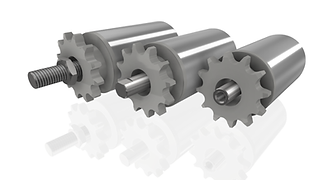

Dieser Rollentyp wird insbesondere für angetriebene Rollenbahnen bei Tangentialantrieb verwendet. Das Mantelrohr besteht aus verzinktem Präzisionsstahlrohr nach DIN 2393/94 (Edelstahl, geschliffen auf Anfrage). Die durchgehende Achse ist beidseitig auf Originalkugellager der Baureihe 6201/04 gelagert. Die Achse wird durch zwei Sicherungsringe arretiert. Das Kettenrad ist zur Kraftübertragung mit dem Rohr fest verbunden. Die Achsenden sind aus 3 verschiedenen Varianten wählbar (siehe Tabelle). Auf Wunsch können die Rollen auch gummiert, mit Führungsscheiben oder Freilauf geliefert werden.
Dokumente
Transportrollen
TRS-K
Typ | D (mm) | s (mm) | d (mm) | Tragkraft (N) | a (mm) | B (mm) | Y (mm) | K (mm) | Kette | z | fest | stau | einstellb. Stau | Gewindeachse | Schlüsselfläche | Innengewindeachse |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TRS-K 50/17 | 50 | 1,5 | 17 | 200 | 10 | 7 | 16 | 27 | 1/2x5/16“ | 11 | ● | ●(SW10) | ●(SW10) | ●(M12) | ||
TRS-K 50/12 | 50 | 1,5 | 12 | 200 | 10 | 7 | 16 | 27 | 1/2x5/16“ | 11 | ● | ● | ● | ●(SW10) | ●(SW10) | ●(M8) |
TRS-K 50/12 | 50 | 2,0 | 12 | 200 | 10 | 7 | 16 | 27 | 1/2x5/16“ | 12 | ● | ●(SW10) | ●(SW10) | ●(M8) | ||
TRS-K 65/12 | 65 | 2,0 | 12 | 220 | 10 | 7 | 16 | 27 | 1/2x5/16“ | 12 | ● | ●(SW10) | ●(SW10) | ●(M8) | ||
TRS-K 80/20 | 80 | 2,0 | 20 | 300 | 8 | 78 | 16 | 25 | 1/2x5/16“ | 17 | ● | ●(SW16) | ●(SW16) | ●(M10) | ||
TRS-K 89/20 | 89 | 3,25 | 20 | 300 | 8 | 8,7 | 16 | 27 | 5/8x3/8“ | 15 | ● | ●(SW16) | ●(SW16) | ●(M10) | ||
TRS-K 108/20 | 108 | 2,0 | 20 | 300 | 8 | 8,7 | 16 | 27 | 5/8x3/8“ | 15 | ● | ●(SW16) | ●(SW16) | ●(M10) |
Achsenden
Gewindeachse
Schlüsselflächen
Innengewinde-
achse
Optionen
Gummi-Schlauch
Spezialschlauch RS190 dunkel,
ca. 40-45° shore,
alterungs- und witterungsbeständig,
säure- und laugenfest,
temperaturbeständig bis max. 90°C
Führungs-
scheiben
Text folgt
PVC-Schlauch
Spezialschlauch rot oder grau,
ca. 90° shore,
säure- und laugenfest,
temperaturbeständig bis max. 70°C
Die Montage erfolgt durch erhitzen von Schlauch und Stahlrohr.
Gummibelag
Heiß aufvulkanisierter Gummibelag, zwischen 40-80° shore wählbar.
Diverse Laufflächenprofilierungen möglich. (Ballig, Nuten, Bandlaufkanten)A
Filzbelag
Text folgt
